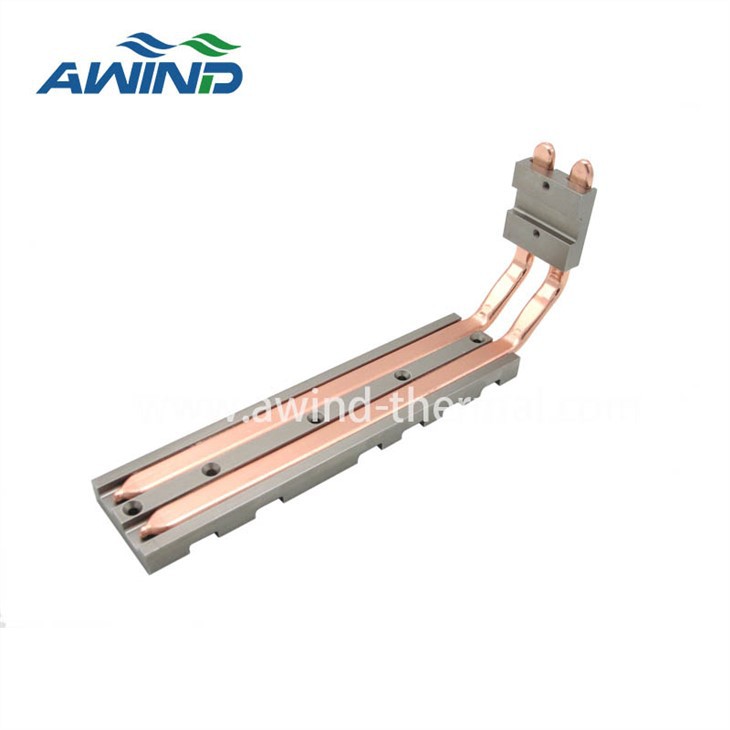

(Mahsulot rasmi bizning so'nggi issiqlik qabul qiluvchimiz, ko'proq ma'lumot olish uchun biz bilan bog'laning)
Issiqlik trubkasi
Ish printsipi:
Issiqlik trubasining isitish uchi ishchi suyuqlikni gazga bug'laydi va gaz ichi bo'sh quvur orqali sovutish uchiga oqib o'tadi. Sovutgandan so'ng, gaz suyuqlikka kondensatsiyalanadi, so'ngra kapillyar struktura tomonidan isitish uchiga so'riladi va so'rishni yakunlash uchun takroriy tsikl hosil qiladi. Issiqlik uzatish effektiga erishish uchun issiqlik-ekzotermik tsikl.
Issiqlik quvurlarining turli xil tuzilmalari:
1. Sinterlangan quvur
2. Changni sinterlash + sayoz truba (yangi sinterlash)
3. Yarim chang sinterlash + chuqur truba (kompozit quvur)
4. Yupqa naycha
Sinterlangan quvur
Sinterlangan quvur silliq trubadan + chang sinterlashdan qilingan
Sinterlangan trubka asosan ichki kapillyar tuzilishini va issiqlikni yo'qotish uchun ishlaydigan suyuqlikning yuqori issiqlik o'tkazuvchanligini ishlatadi.
Ko'rinadigan zichlik:
kukun tabiiy ravishda belgilangan idishga to'ldirilganda birlik hajmdagi kukun massasiga ishora qiladi.
U kukunning zarracha hajmini va uning tartibsizligini aks ettiradi. Zarrachalar hajmi qanchalik kichik bo'lsa, kukun va kukun qanchalik to'liq to'ldirilgan bo'lsa, ko'rinadigan zichlik qanchalik katta bo'lsa; tartibsizlik qanchalik katta bo'lsa, kukun va kukun o'rtasidagi o'zaro ziddiyat, "arch ko'prigi" ni shakllantirish oson , ko'rinadigan zichlik qanchalik kichik bo'lsa.
Ko'rinadigan zichlik qanchalik katta bo'lsa, kukunni to'ldirish miqdori shunchalik ko'p bo'ladi, shuning uchun endi u asosan past ko'rinadigan zichlikka ega mis kukunidir.
Mikroskop ostidagi "ark ko'prigi" sxemasi
Changni sinterlash + sayoz truba (yangi sinterlash)
Yivning yuqori o'tkazuvchanligi tufayli ichki ishchi suyuqlikning qayta oqim tezligi tezlashishi mumkin va sinterlash va truba o'rtasidagi aloqa yuzasi aloqa burchagini hosil qiladi, bu esa yaxshilash maqsadiga erishish uchun ichki kapillyar kuchni oshiradi. ishlash.
Sayoz oluklar uchun tishlar soni: D6 80-100 tishlar D8 135 tishlar
Sinov usuli:
T 1 < 75 daraja
Isitish hajmi: 20mm × 20mm
Isitish uzunligi: 60 mm
T muhit=25 3oC T3=57 ± 3 daraja
∆T 5 darajadan kichik yoki unga teng (∆T=T2 – T4)
6 mm sayoz truba + sinterlangan issiqlik trubasining kuchi sinterlangan issiqlik trubkasidan yuqori
Issiqlik quvurining uzunligi=200mm (ph6)

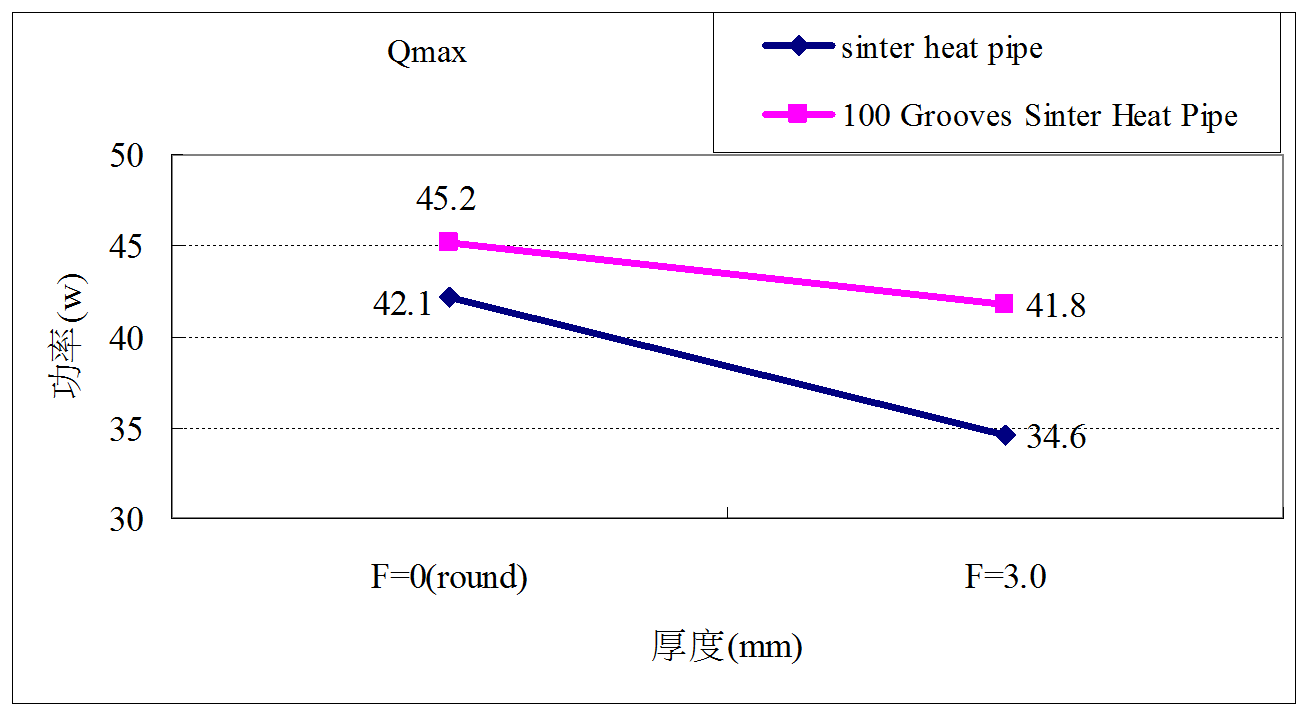

100 yivli sinter issiqlik trubasining Qmax qiymati sinter trubkasidan yuqori.
Issiqlik quvurlari qalinligi{0}},0mm (ph6)
Yarim kukunli sinterlash + chuqur truba (kompozit quvur)
Uch xil quvur turini taqqoslash
Bir xil uzunlikdagi, bir xil markaziy novda va gorizontal sinov sharoitlarida taqqoslash: kompozit trubka sinterlangan va yangi sinterlangandan yaxshiroq, yangi sinterlangan trubkadan yaxshiroqdir.
Turli xil naycha turlarini va turli burchaklarni sinovdan o'tkazish
A. Yivli quvur
B. Sinterlangan quvur
C. Yangi sinterlangan quvur
D. Kompozit balandligi=40mm
E. Kompozit balandligi=60 mm
F. Kompozit balandligi=80mm
G. Kompozit balandligi=100 mm
H. Kompozit balandligi=140 mm
I. Kompozit balandligi=170 mm
Ko'rinib turibdiki, kompozit trubaning salbiy burchak kuchi changni to'ldirish balandligi oshishi bilan ortib boradi, gorizontal quvvat esa changni to'ldirish balandligi oshishi bilan kamayadi; eng yaxshi salbiy burchak sinovi sayoz truba + chang sinterlashdir.
Qisman chang bilan to'ldirilgan kompozit trubani loyihalashda salbiy burchak sinoviga alohida e'tibor berilishi kerak.
Yupqa issiqlik quvurlari qanday ishlaydi
Kirish issiqligi bug'lanish qismida bo'lsa, kapillyar strukturadagi ishchi suyuqlik isitiladi va suv bug'iga bug'lanadi va har ikki tomonning bug 'kanallariga kiradi, so'ngra yashirin issiqlikni chiqarish va kondensatsiya qilish uchun bug' kanali orqali kondensatsiya bo'limiga kiradi. suyuqlik, suyuqlik esa o'rta kapillyar yadroning kapillyar kuchidan o'tadi. Bug'lanish bo'limiga teskari oqim ta'siri ostida, shu bilan ish aylanishini hosil qiladi.
Moslashuvchan issiqlik quvurlari radiatorini boshqarish parametrlari
Zarrachalar hajmining taqsimlanishi: Umuman olganda, kukun qanchalik qo'pol bo'lsa, g'ovaklik qanchalik baland bo'lsa, o'tkazuvchanlik qanchalik baland bo'lsa, samarali kapillyar radius qanchalik katta bo'lsa (kapillyar kuch qanchalik kichik) va o'tkazuvchanlikning ta'siri kichikroq kapillyar kuchdan kattaroqdir. , va umumiy issiqlik uzatish hali ham ortadi.
Markaziy rodning o'lchami: markaziy rodning o'lchami sinterlangan qatlamning qalinligi va bug 'kanalining o'lchamiga bog'liq. Bug 'kanali qanchalik kichik bo'lsa, uzatilishi mumkin bo'lgan issiqlik uzatish miqdori shunchalik kichik bo'ladi.
Kukunni to'ldirish zichligi: Turli xil to'ldirish vaqti, turli tebranish chastotasi va kukunni to'ldirish mashinasining amplitudasi porozlik, o'tkazuvchanlik va novdani tortib olish qiyinligi bilan bog'liq.
Kukunni to'ldirish uzunligi: kukunni to'ldirish uzunligi faqat kompozit quvurni tayyorlashda hisobga olinishi kerak. Agar yivning o'lchami to'g'ri tanlangan bo'lsa, kukunni to'ldirish uzunligi odatda issiqlik trubkasi uzunligining 2/5 qismini tashkil qiladi (asosan gorizontal yoki tortishish bo'ylab).
Sinterlash harorati va vaqti: 900 ~ 1030 daraja, 9 soat. Sinterlangan qatlamning kuchi etarli bo'lmaganda, sinterlash haroratini oshirish yoki sinterlash vaqtini oshirish mumkin va nisbiy porozlik kamayadi.
Kamaytirish harorati va vaqti: pasaytirish va yumshatish harorati 550 darajadan yuqori va oksid qatlami kapillyar strukturaning hidrofilligini oshirish va qayta ishlashning ichki stressini bartaraf etish uchun chiqariladi.
To'ldirish suvi hajmi: Umuman olganda, eng yaxshi to'ldirish suvi hajmi 110% ~ 115% ni tashkil qiladi, lekin ba'zi bir maxsus holatlarda, masalan, vertikal va gorizontal termal qarshilikni hisobga olish kerak bo'lganda, to'ldirish suvi hajmi 80 ~ 90 bo'lishi mumkin. %. To'ldirish miqdori issiqlik trubkasi dizaynining yakuniy nozik sozlashidir va kapillyar struktura ishlashni belgilovchi asosiy omil hisoblanadi.
