Elektron mahsulot funksionalligining uzluksiz takomillashtirilishi bilan ko'proq xususiyatlar va yuqori ishonchlilik talab etiladi va haddan tashqari issiqlik yanada yaxshi ishlash va yangi innovatsiyalarga ega yangi avlod ilovalarini ishlab chiqishda asosiy to'siq bo'lib qolmoqda.
Har bir sanoat, xususan, mobil, sog'liqni saqlash, telekommunikatsiya va narsalar interneti engil, ko'p funksiyali va yuqori ishonchlilik bilan yuqori issiqlik yuklarini boshqarishga qodir bo'lishi kerak bo'lgan yangi mahsulotlar va tizimlarni ishlab chiqmoqda.
Muhandislar issiqlikni samarali boshqarishni qiyin deb bilishadi, chunki iste'molchilar kichikroq, ingichka va kuchliroq qurilmalarni, shuningdek, ko'proq imkoniyatlar, funktsiyalar va imkoniyatlarni talab qiladi.
Ikki fazali sovutish jadal rivojlanmoqda va ushbu muammolarni hal qilishda tobora ommalashib bormoqda. Issiqlik quvurlari tezroq issiqlik tarqalishi, engilroq og'irlik, yuqori ishonchlilik va uzoq umrga erishish uchun issiqlik tarqalishi uchun ayniqsa mos keladi. Lekin issiqlik quvurlarining eng muhim afzalligi ularning dizayn moslashuvchanligi bo'lib, ularni radiatorga osongina joylashtirish imkonini beradi, sovutish samaradorligi va quvvatini sezilarli darajada oshiradi.
Issiqlik trubkasi samarali va uzoq muddatli sovutish echimlarini ishlab chiqaradi. Awind yigirma yil davomida issiqlik quvurlari echimlarini ishlab chiqaradi va ishlab chiqaradi. Bizning tajribamiz bizga eng qiyin atrof-muhit sharoitida ishlaydigan samarali va uzoq muddatli sovutish echimlarini loyihalash va ishlab chiqarish imkonini beradi.
Egiluvchan mis devor va tayoq dasturning termal va geometrik talablariga javob berish uchun egilishi yoki tekislanishi mumkin. Bu umumiy o'lchamlarni kamaytirish, sirt bilan aloqani oshirish yoki issiqlik quvurlarini o'rnatish moslamalari atrofida joylashtirish uchun ishlatilishi mumkin. tarqatish uchun xavfsiz joy.
Noto'g'ri tushuncha 1: Agar issiqlik quvurlari buzilgan bo'lsa, ular elektron qurilmalarda suyuqlik oladi.
Haqiqat: Issiqlik quvurlarini sindirish qiyin. Juda kam bo'lgan holatlarda, quvur liniyasidagi juda oz miqdordagi suyuqlik issiqlik trubasining tayoqchasiga to'liq singib ketadi va elektron qurilmaga tomchilab yoki oqishi mumkin emas.
Issiqlik quvurlari mohiyatan mustahkam va sof passiv tizim bo'lib, vaqt o'tishi bilan eskiradigan harakatlanuvchi qismlarga ega emas. Yaxshi tayyorlangan issiqlik trubkasini "sindirish" uchun siz uni ochishingiz yoki qayta-qayta egishingiz yoki katlashingiz kerak. Issiqlik trubkasi to'ldirish vaqtida vakuum bilan to'ldiriladi, bu quvur liniyasidagi suyuqlik miqdori har doim bug 'shaklida bo'lishini ta'minlaydi, shuning uchun u tomchilamaydi.
Uning chidamliligi, yuqori ishonchliligi va oqishsiz xususiyatlari issiqlik quvurlarini aerokosmik, tibbiy, maishiy elektronika, yuqori ishonchlilikni talab qiluvchi yuqori quvvatli ilovalar va an'anaviy suyuqlik eritmalaridan oqib chiqishi halokatli ta'sirga olib kelishi mumkin bo'lgan bozorlar uchun yechim bo'lishiga imkon beradi.
Noto'g'ri tushuncha 2: Issiqlik quvurlari juda og'ir
Haqiqat: Issiqlik quvurlari boshqa komponentlarni qo'shishdan ko'ra ko'proq og'irlikni kamaytirishi mumkin.
Ular odatda misdan (og'irroq material) qilinganligi sababli, ba'zi odamlar issiqlik quvurlarini integratsiyalash ularning yechimlarining og'irligini oshiradi deb hisoblashadi. Issiqlik quvurlari misdan qilingan bo'lsa-da, lekin ular ichi bo'sh, bu eritmaning og'irligini kamaytirishi va issiqlik ko'rsatkichlarini bir necha usul bilan yaxshilashi mumkin.
Issiqlik quvurlari odatda issiqlikni sovuqroq, uskunalar yoki qismlardan uzoqroq bo'lgan joylarga o'tkazish uchun ishlatiladi. Sovutish eritmalarining umumiy hajmini va og'irligini kamaytirish uchun ushbu bo'shliqlarga fanatlar va engil finli tuzilmalar qo'shilishi mumkin.

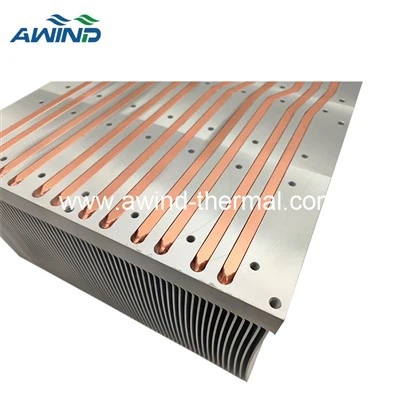

Yana bir keng tarqalgan misol, an'anaviy mis yoki kattaroq issiqlik moslamalarini alyuminiy issiqlik qabul qiluvchi tagliklari bilan o'rnatilgan issiqlik quvurlari bilan almashtirishdir. Issiqlik quvurlarining yuqori issiqlik tarqalishi samaradorligi butun radiator bo'ylab issiqlikni bir tekis va tez taqsimlashi mumkin, shu bilan radiatorning samaradorligini oshiradi, radiator hajmini va kerakli material miqdorini kamaytiradi va shu bilan eritmaning umumiy og'irligi va narxini kamaytiradi.
Noto'g'ri tushuncha 3: Issiqlik quvurlari faqat bug'lashtirgichlar va kondensatorlar bilan birgalikda ishlatilishi mumkin.
Haqiqat: Issiqlik quvurlari quvur liniyasining butun uzunligi bo'ylab ishlaydi va quvur liniyasidagi holatidan qat'i nazar, ular issiqlikni issiq joylardan sovuqroq joylarga doimiy ravishda o'tkazadilar.
Issiqlik quvurlari odatda xavfsiz va samarali tarqalish uchun issiqlikni bir issiqlik manbasidan ikkinchisiga o'tkazish uchun termal boshqaruv komponentlari sifatida ishlab chiqilgan. Bunday foydalanish keng tarqalgan, ammo bu issiqlik quvurlaridan foydalanishning yagona usuli emas.
Issiqlik trubkasi yadrosining assimilyatsiya tuzilishi ularni har qanday yo'nalishda ishlashga imkon beradi va odatda quvur liniyasining butun uzunligi bo'ylab o'tadi. Issiqlik asosan issiqlikdan sovuqqa tarqaladi va issiqlik quvurlari uchun ham xuddi shunday. Issiqlik quvur liniyasi bo'ylab qaerga joylashtirilishidan qat'i nazar, u har doim issiqlik manbasidan kondensatsiya nuqtasiga oqib o'tadi va keyin yana tayoq orqali qaytib keladi. Bu yanada innovatsion va tejamkor issiqlik boshqaruviga erishish uchun dizayn moslashuvchanligini va issiqlik quvurlaridan foydalanish imkoniyatlarini oshiradi.
Uni ishlatishning bir usuli - issiqlikni uzatish o'rniga uni tarqatish uchun issiqlik quvurlarini joylashtirishdir. Issiqlik trubkasi radiatorning pastki qismiga o'rnatilganda, issiqlik sobit maydon emas, balki issiqlik trubasining butun uzunligi bo'ylab kondensatsiyalanadi. Misol uchun, yuqori quvvatli ish faoliyatini kengaytirish va yuqori quvvatli IGBT'larni sovutishda suyuqlik tizimlariga bo'lgan ehtiyojni kamaytirish uchun issiqlik quvurlarini havo bilan sovutilgan issiqlik qabul qiluvchilarga integratsiya qilish.
Noto'g'ri tushuncha 4: Issiqlik quvurlari issiqlikni faqat to'g'ri chiziq bo'ylab tarqatishi mumkin. Agar issiqlikni baza bo'ylab taqsimlamoqchi bo'lsam, menga bug 'kamerasi kerak.
Haqiqat: Issiqlik quvurlari bug 'kamerasiga o'xshash tarzda egilishi va ishlatilishi mumkin, ammo to'liqroq tuzilishga ega.
Issiqlik quvurlari dastlab joriy etilganda va boshqa texnologiyalar bilan birlashtirilganda, ular to'g'ri chiziqlarga o'rnatiladi. Issiqlikni bir tekisda tarqatish uchun muhandislar bug 'kamerasidan foydalanganlar. Bug 'kamerasi bir xil issiqlik tarqalishiga samarali erisha olsa ham, ular har bir dastur uchun mos kelmasligi mumkin bo'lgan o'zlarining dizayn muammolariga ega.
Issiqlik trubkasi faqat o'z o'qi bo'ylab issiqlikni harakatga keltirsa-da, bug 'kamerasiga o'xshash tekislik diffuziya mexanizmi sifatida samarali harakat qilish uchun eksa egilishi yoki bir nechta issiqlik quvurlari bilan birgalikda ishlatilishi mumkin. Issiqlik quvurlari arzonroq, yuqori strukturaviy yaxlitlikka ega va bug 'kamerasining funksionalligi va ishlashiga taqlid qilish uchun mo'ljallangan bo'lishi mumkin. Agar to'g'ri o'rnatilgan bo'lsa, issiqlik trubkasi bug 'kamerasi juda mo'rt bo'lgan ilovalarda sezilarli o'rnatish kuchiga bardosh bera oladi.
Noto'g'ri tushuncha 5: Issiqlik quvurlari ishlash uchun juda issiq bo'lishi kerak.
Haqiqat: Ishlab chiqarish texnologiyasi issiqlik quvurlarining kichik harorat farqlarida ham to'g'ri ishlashiga imkon beradi.
Issiqlik quvurlarining ishlashi uchun bug'lanish va kondensatsiyaga bog'liqligi sababli, issiqlik quvurlaridan foydalanishdan foyda olish uchun sezilarli harorat farqlari yoki yuqori haroratlar zarur degan noto'g'ri tushuncha mavjud.
Biroq, issiqlik trubkasi muhrlanishdan oldin vakuum bilan to'ldirilganligi sababli, suyuqlik uning to'yingan nuqtasida ham suyuqlik, ham bug' shaklida mavjud. Bu printsipial jihatdan yuqori balandliklarda va past bosimlarda past haroratlarda suyuqliklarni qaynatishga o'xshaydi. Molekulalar fazani suyuqlikdan bug'ga aylantirish uchun etarli darajada qo'zg'alish uchun kamroq issiqlik talab qiladi. Shuning uchun issiqlik manbasining harorati standart xona haroratidagi qaynash nuqtasiga etib borishi shart emas, bu suyuqlikdan gaz fazasiga o'tishga olib keladi. Darhaqiqat, issiqlik trubasining "issiq" va "sovuq" joylari o'rtasidagi farq faqat samarali bo'lishi uchun bir necha darajani talab qiladi. Bu issiqlik quvurlaridan foydalanishning asosiy afzalliklaridan biridir, chunki u eritmaning issiqlik qarshiligini minimallashtirishi mumkin.
Noto'g'ri tushuncha 6: Issiqlik quvurlarini muzlatish sharoitida ishlatish mumkin emas
Haqiqat: Issiqlik quvurlari juda og'ir sharoitlarda, masalan, muzlash muhitida ishlash uchun ishlab chiqilishi mumkin.
Atrof-muhit sharoitida issiqlik quvurlarining ishlashi material va dizaynga bog'liq. Garchi mis + suv eng mashhur kombinatsiya bo'lsa-da; Boshqa materiallar maxsus talablarga muvofiq ishlatilishi mumkin. Ammiak, metanol va aseton kabi suyuqliklar mos keladigan metallar bilan birlashib, -60 darajadan past haroratlarda ishlay oladigan issiqlik quvurlarini hosil qilishi mumkin.
Noto'g'ri tushuncha 7: Issiqlik quvurlari juda qimmat
Haqiqat: issiqlik quvurlarini qo'shish yechim xarajatlarini kamaytirishi mumkin.
Misning egiluvchanligi issiqlik quvurlarini tejamkorlik bilan ishlab chiqarishga, ishonchli muhrlanishga va osongina egilib, maxsus geometrik shakllarga bosishga imkon beradi. Awind keng qamrovli ishlab chiqarish jarayoni va issiqlik quvurlarini loyihalash texnologiyasiga ega bo'lib, yuqori tejamkor mis + suv yuqori samarali issiqlik quvurlarini ishlab chiqarishi mumkin. Issiqlik quvurlari muhandislarga alyuminiy va ko'milgan issiqlik quvurlarini mis fin asoslarini talab qiladigan ilovalarda ishlatishga imkon beradi va shu bilan xarajatlarni kamaytiradi. Ular, shuningdek, muxlislar yoki boshqa komponentlarga bo'lgan ehtiyojni bartaraf etishlari mumkin, shu bilan pul va vaznni tejash mumkin.
